應用案例

SGM61012是一顆低壓同步降壓型DC-DC轉換器芯片，采用了圣邦微電子全新研發的AHP-COT（Adaptive Hysteresis and Pseudo-Constant On-Time Control），具有超快的負載或線電壓瞬態響應特點。

為了適應電池供電及功耗敏感型系統的應用，SGM61012可選取深睡模式從而有效降低系統待機功耗。將MODE邏輯置為“高”，芯片在極輕載或空載時自動進入深睡模式（Deep Sleep Mode），典型靜態工作電流為9μA。置MODE為邏輯低，進入節能模式（Power-Save Mode），典型靜態工作電流為25μA。即使在深睡模式中，SGM61012依然擁有超快瞬態響應的優秀表現。

SGM61012支持2.3V至5.5V電壓輸入和0.5V至4V電壓輸出，最大持續輸出電流分別可以達到1.2A和2A，輸出電壓精度全溫度下低于±2.7%。芯片內置了實時過溫保護功能和逐周期最大電流檢測功能，可在短路和過載情況下起到安全有效的保護。

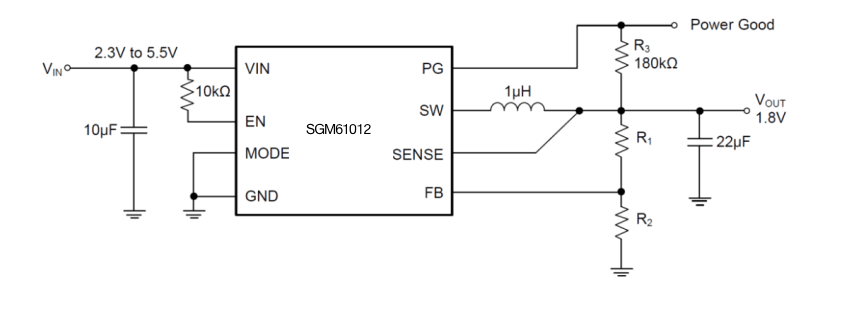

圖1SGM6012典型應用電路

應用框圖

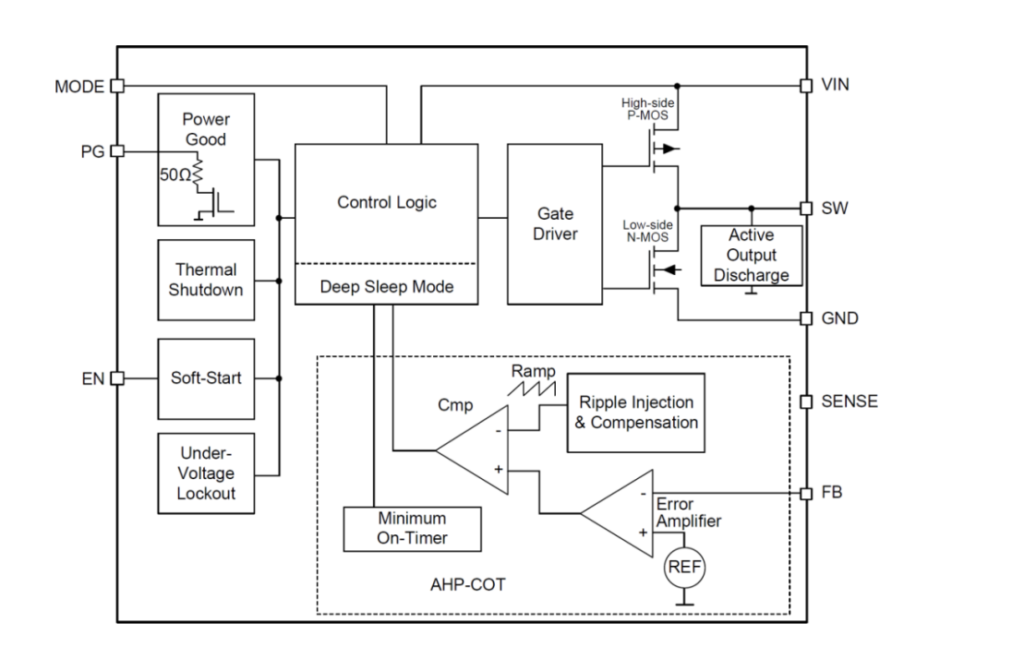

圖2 SGM61012架構框圖

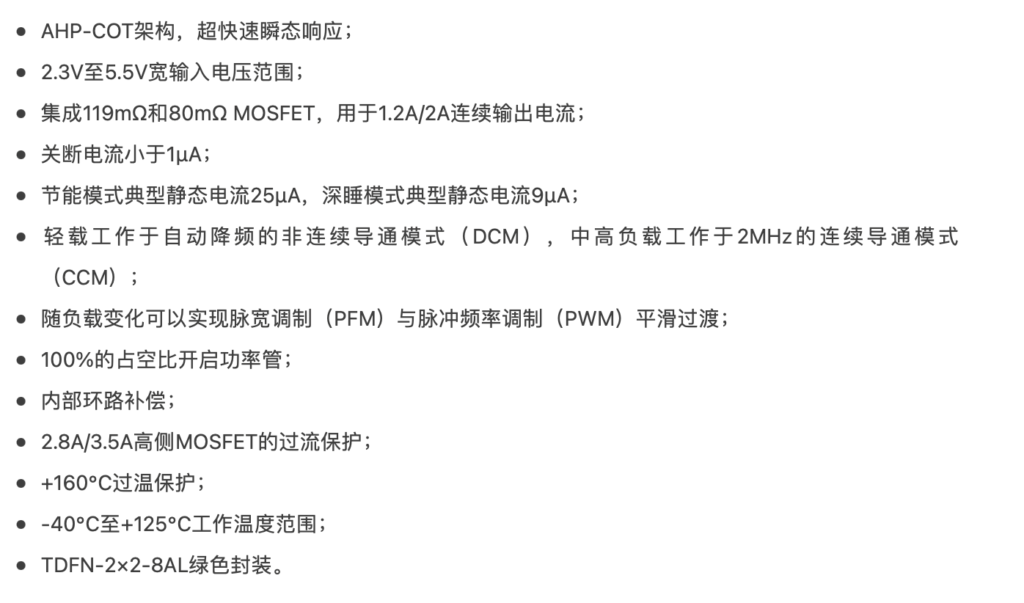

典型特征

核心特點

AHP-COT控制架構實現超快的負載瞬態響應，保證VOUT較小的電壓降。

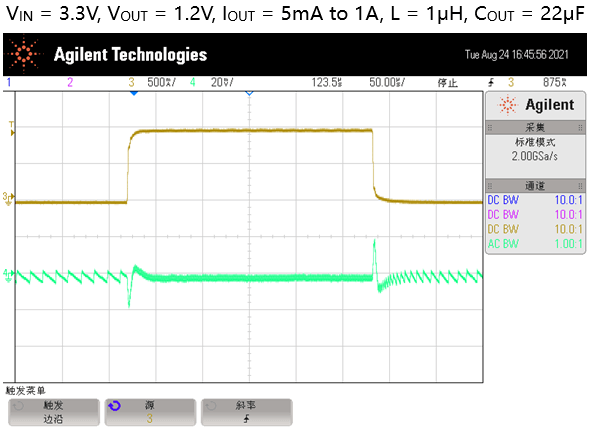

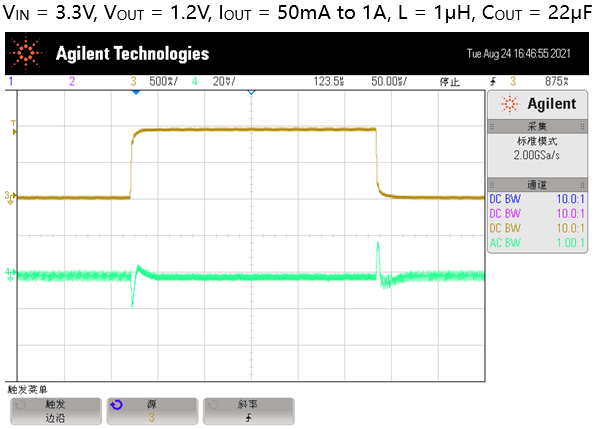

圖3SGM61012 5mA-1A及50mA-1A負載瞬態響應波形

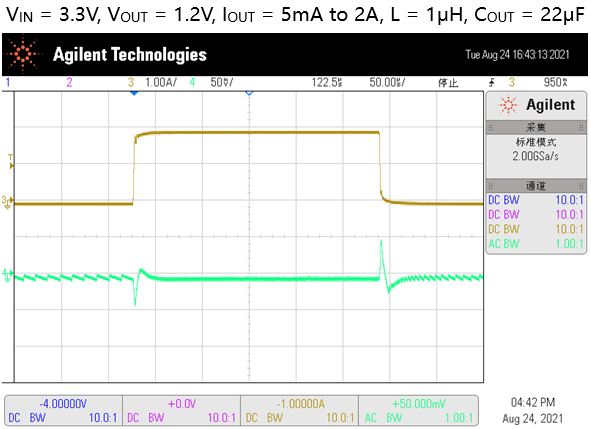

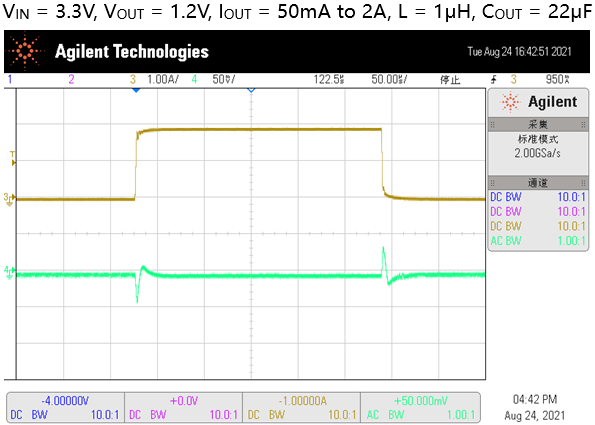

圖4 SGM61022 5mA-2A及50mA-2A負載瞬態響應波形

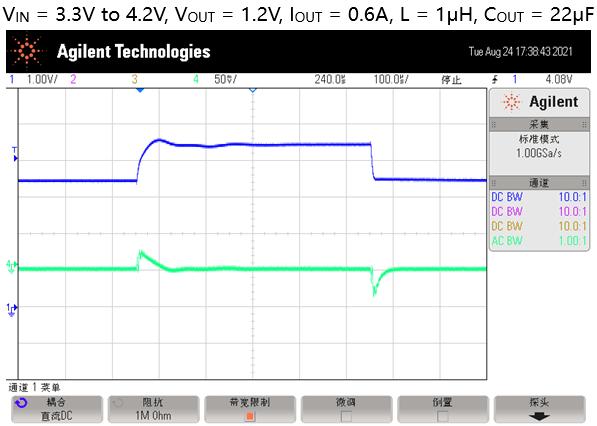

圖5 SGM61012/SGM61022超快的線電壓瞬態響應

《應用領域》

《通用負載電壓》

《電池驅動的應用程序》
