新唐變頻MCU在電機控制上的應用
- 網頁編輯： 吳麗英 Ameko Wu
- 原創作者：朱雄 Abbott Zhu
無刷電機簡介
無刷直流電機簡稱BLDCM，由電動機主體和驅動器組成，是一種典型的機電一體化產品。無刷電機是指無電刷和換向器的電機。直流無刷電機具備高能效、低功耗、高扭矩、低噪音、長壽命、響應速度快等優勢，在多個領域都有廣泛的應用。同時直流無刷電機以其特有的性能優異性，滿足了下游應用領域對節能減排的迫切需求，特別是在家電、風機、泵類、電動工具、機器人、電動車等領域，BLDC電機已成為主流，受益于家電智能化和變頻化的政策和升級趨勢，家電端與HVAC設備的BLDC使用占比大幅提升，同時在政府倡導低碳節能的大環境和政策的推動下，工業市場的BLDC應用空間還將進一步逐漸成長。
變頻MCU產品
新唐科技通過20幾年在變頻領域積累的技術和生產經驗，推出了一系列的變頻控制MCU和解決方案。致力于給客戶帶來“更快的產品開發”，“更安全的保證”，“更低成本”的變頻控制方案。

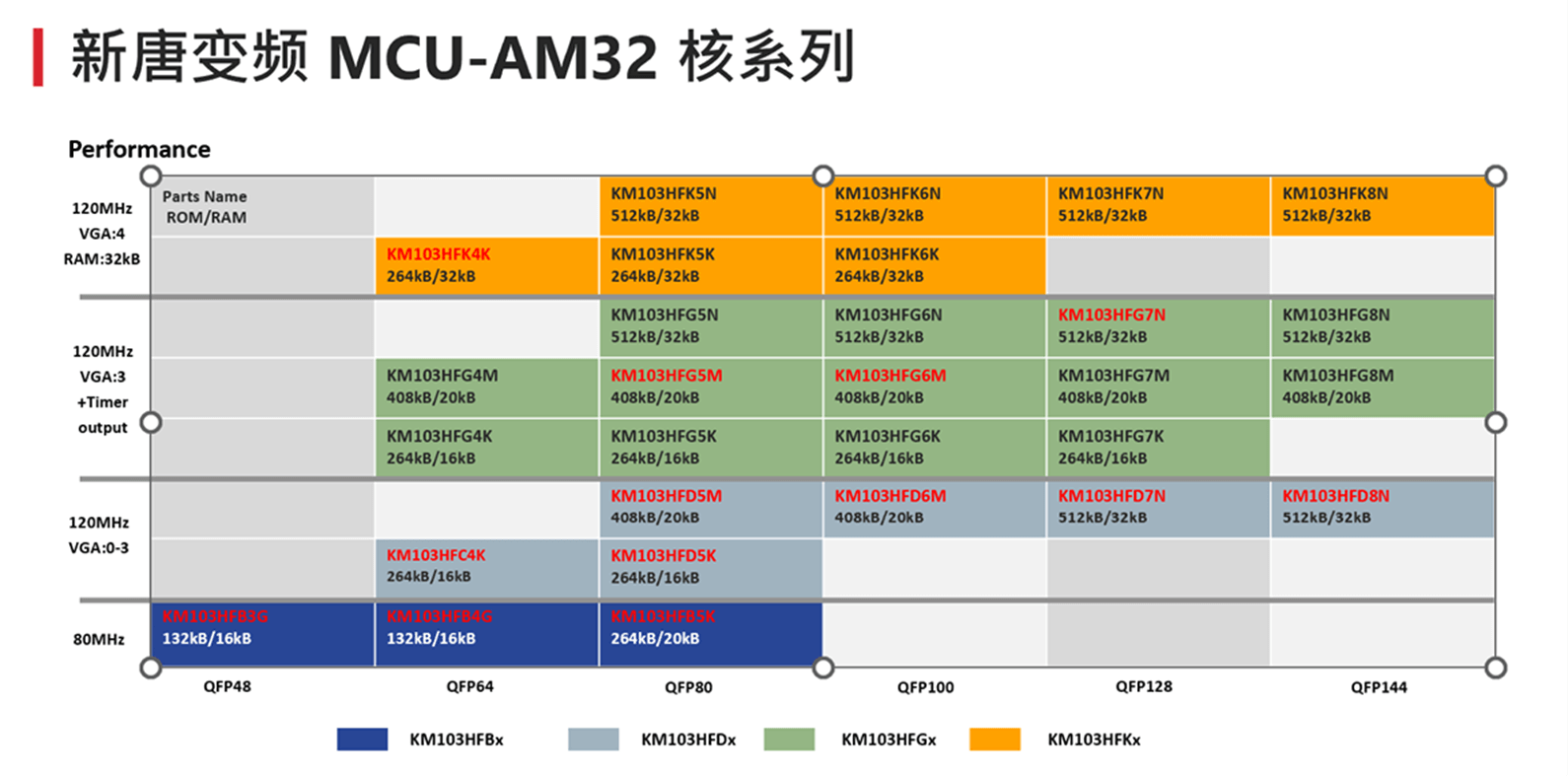

新唐科技自主內核（AM32核）產品??

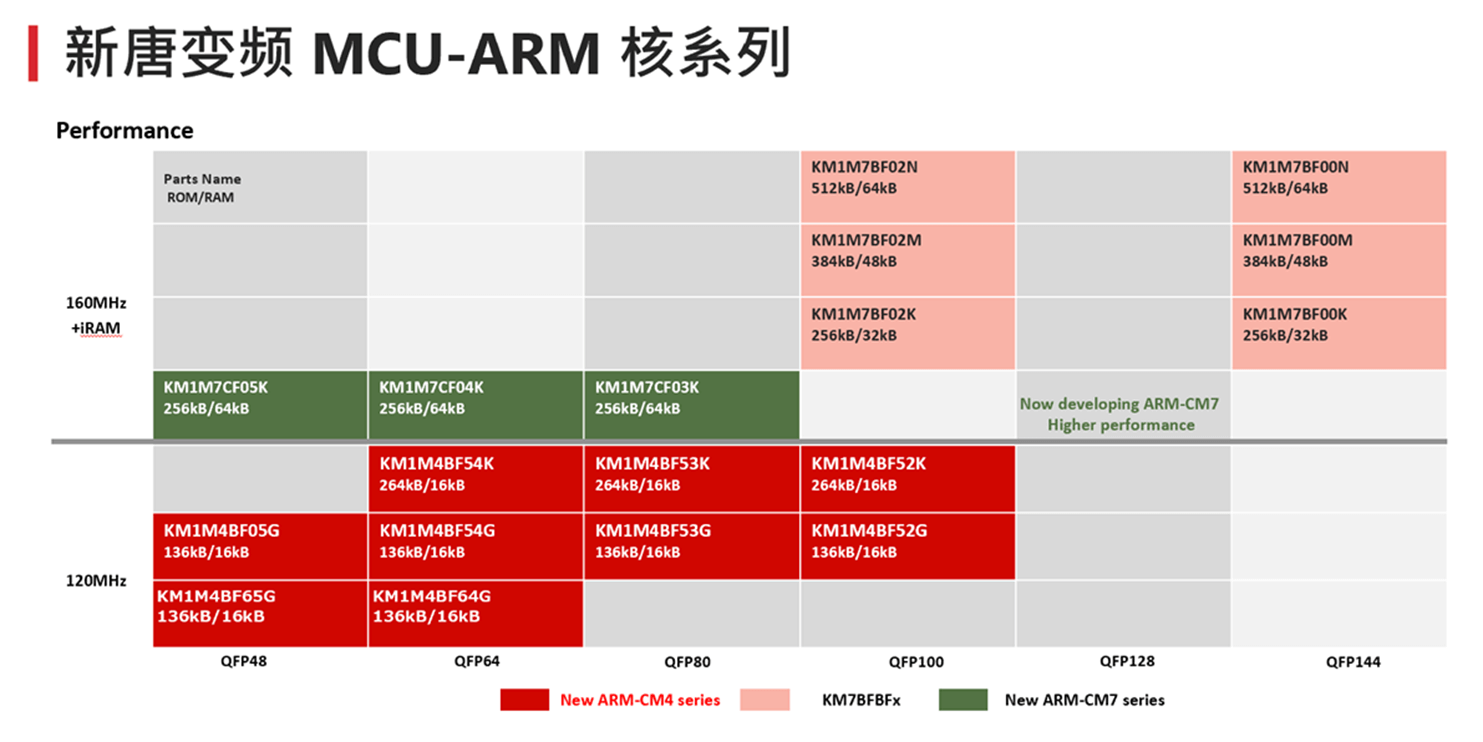

通用ARM內核產品??

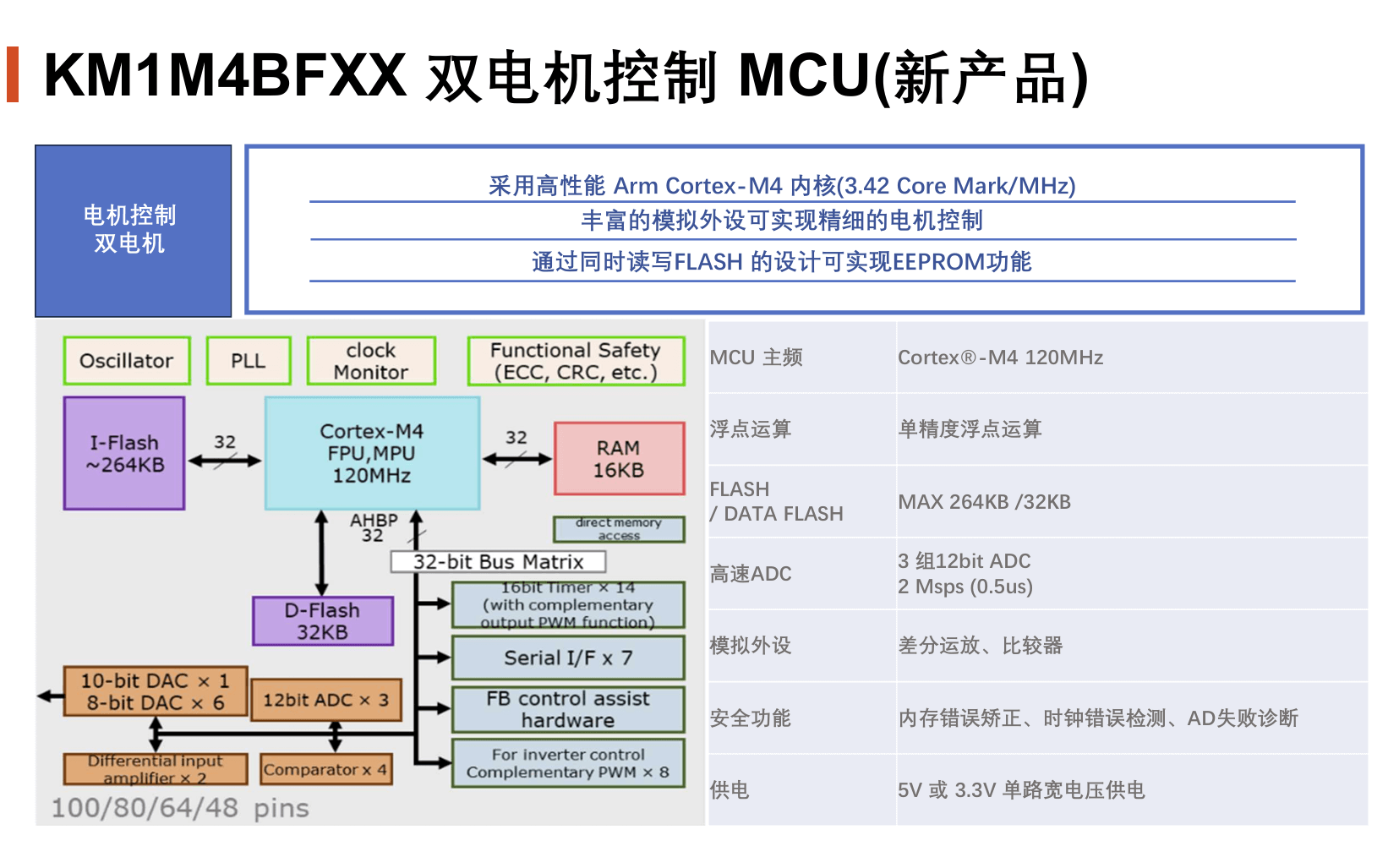

??新產品規格
針對家用空調和熱泵市場的應用推出了全新的M4系列內核產品，實現了單MCU 控制雙電機+高頻PFC的解決方案。
新唐電機驅動方案介紹

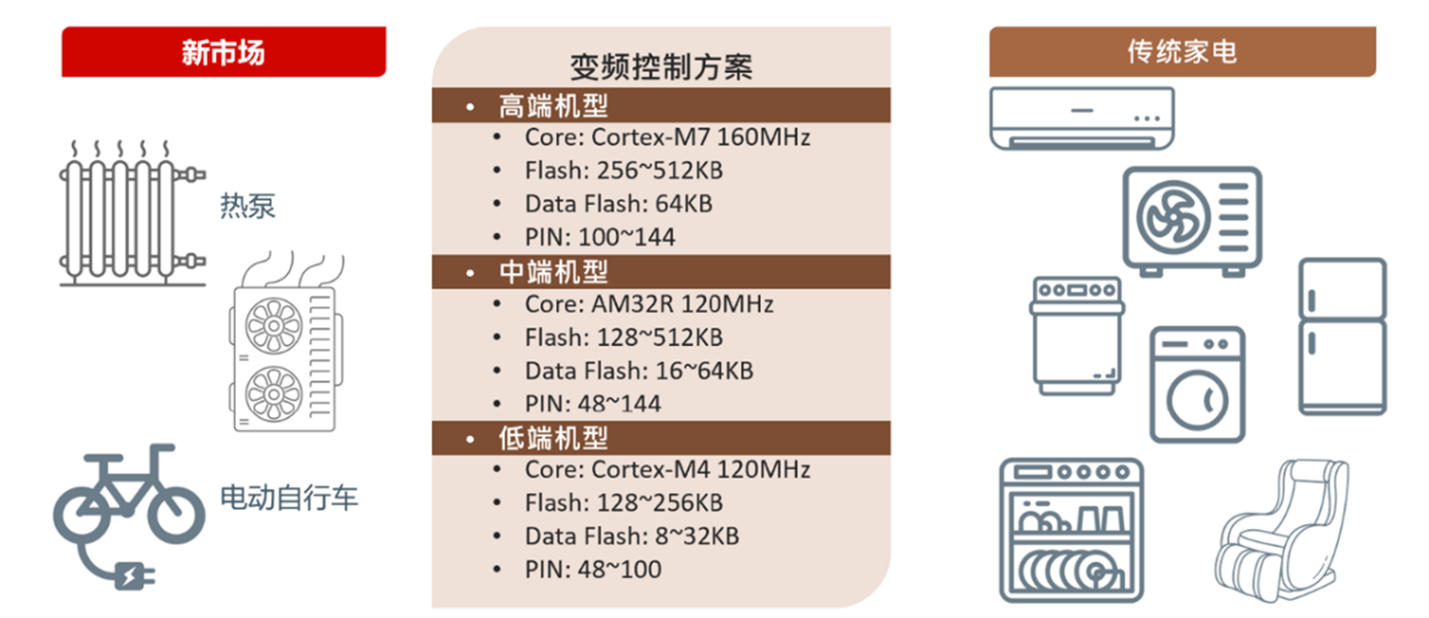

新唐科技根據客戶的應用場景不同，針對傳統家電市場和新興市場應用開發了面向“高端機型”，“中端機型”，“低端機型”的解決方案供客戶選擇。
??方案優勢：
- 雙電機+PFC 單芯片解決方案。
- MCU 算力可支持雙電機驅動同時實現高頻PFC控制。
- 可兼容單電阻采樣和3電阻采樣檢測方式。
- MCU內置差分運放和比較器，可減少外圍器件并削減BOM 的成本。
- 超強核心控制算法，內置提前角控制算法，力矩控制算法，弱磁控制算法，防臺風啟動等核心算法。
- 多重安全保護機制，死區補償，失速異常保護，缺相保護，過壓保護，過流保護，欠壓保護等等。

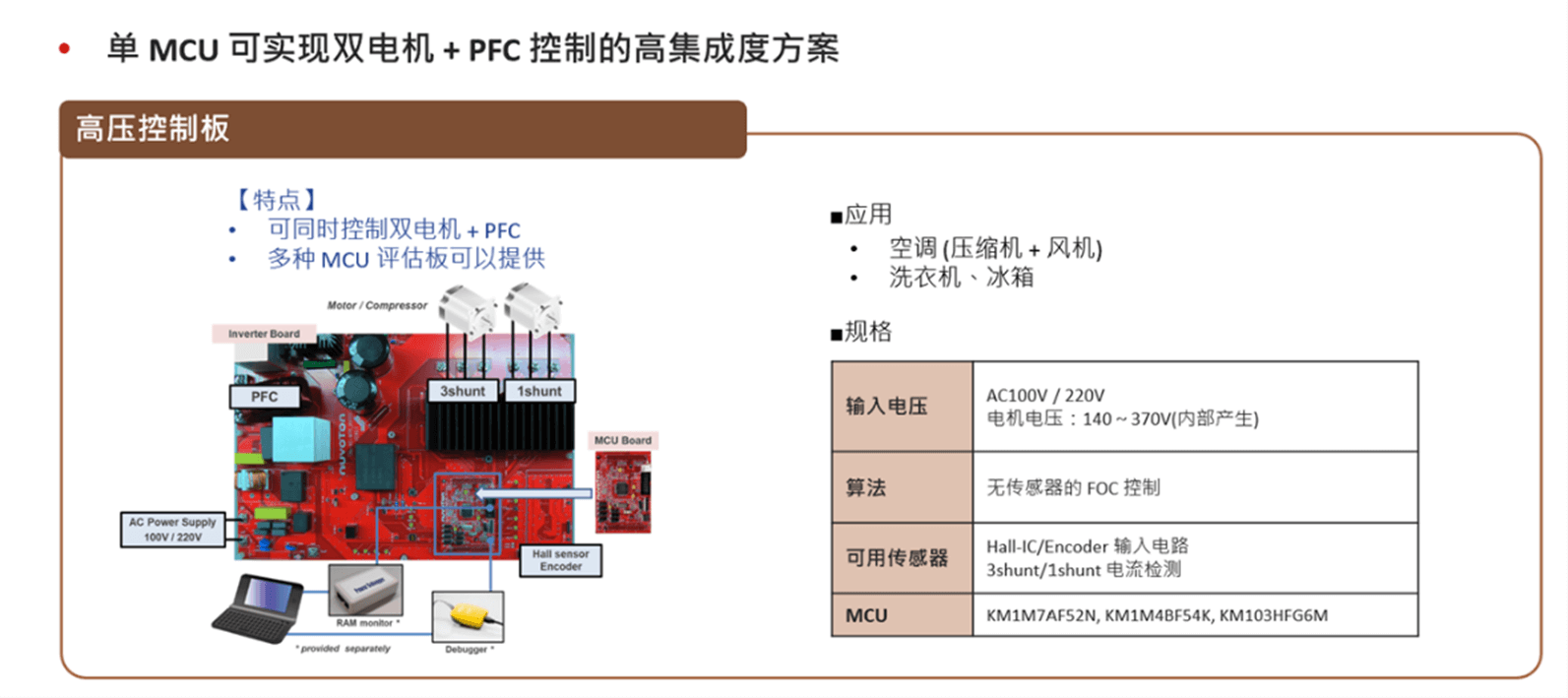

?? 參考方案一：面向家電的雙電機+軟件PFC解決方案

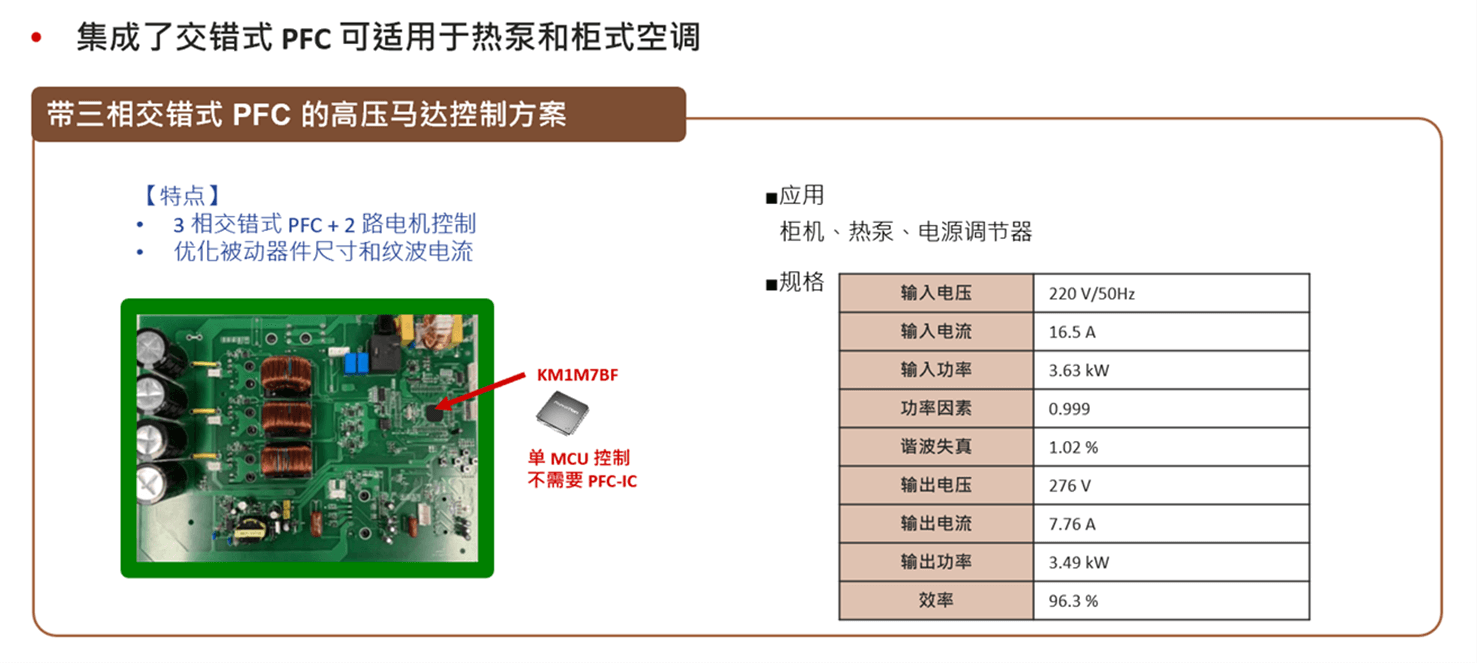

?? 參考方案二：面向大功率三相交錯式PFC解決方案

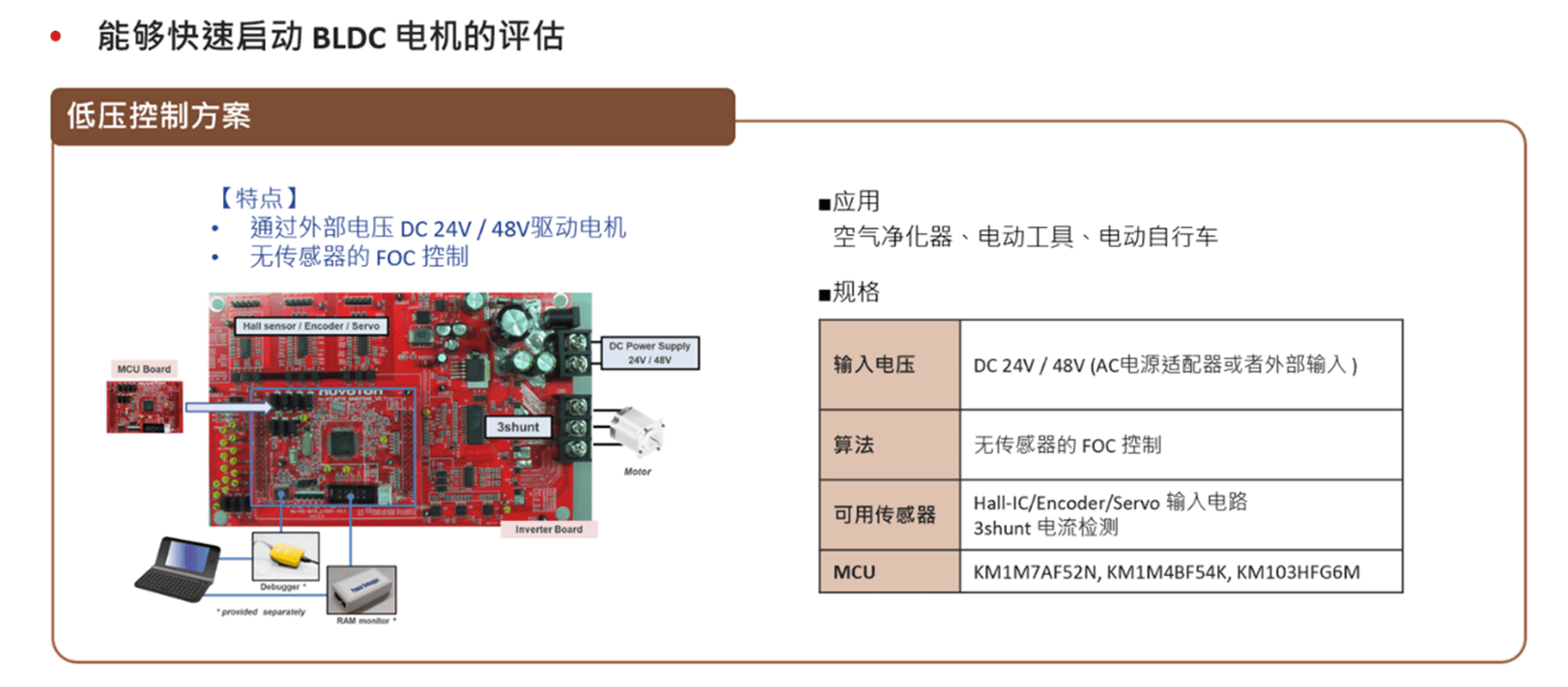

?? 參考方案三：低壓單電機控制解決方案
??新唐公司介紹
新唐公司成立于2008年，于2010年在臺灣證券交易所正式上市掛牌。新唐科技專注于開發微控制/微處理、智能家居及云端安全相關應用之IC、電池監控IC、影像感測IC、IoT應用IC、半導體組件等產品，相關產品在工業、車用、通訊、消費電子及計算機市場皆具領先地位；此外，新唐科技擁有的6吋晶圓制造廠，具備多樣性制程技術能力，提供專業化晶圓代工服務。2020年完成并購日本松下半導體。
新唐公司以靈活之技術、先進之設計能力及數字模擬整合技術能力提供客戶高性價比之產品，并重視與客戶及合作伙伴的長期關系，致力于產品、制程及服務的不斷創新。新唐科技在美國、中國大陸、以色列、印度、新加坡、韓國及日本等地均設有據點，以強化地區性客戶支持服務與全球運籌管理。
