NSD3604-Q1系列是一款4通道半橋柵極驅動芯片，支持12V車載電池系統，能承受40V拋負載電壓。可獨立驅動最多16顆外置MOSFET，實現平均電流10A以上直流有刷電機控制；該系列也可以作為多通道高邊開關驅動使用。非常適合用于多電機或多負載應用，如車門模塊，座椅控制器，電動尾門和區域控制器等車載應用場景。

納芯微NSD3604-Q1系列在汽車電機行業中的應用

電機驅動系統是汽車電動化的核心組成部分，廣泛應用于新能源汽車（EV/HEV）、傳統燃油車的輔助系統以及智能駕駛執行機構，直流有刷電機，結構簡單，成本低，維護需求高，包括有車窗升降、座椅調節、電動踏板、雨刮器等，直流無刷電機（BLDC），高效率，長壽命，需電子換向，如電子水泵、冷卻風扇、電動助力轉向（EPS）等。

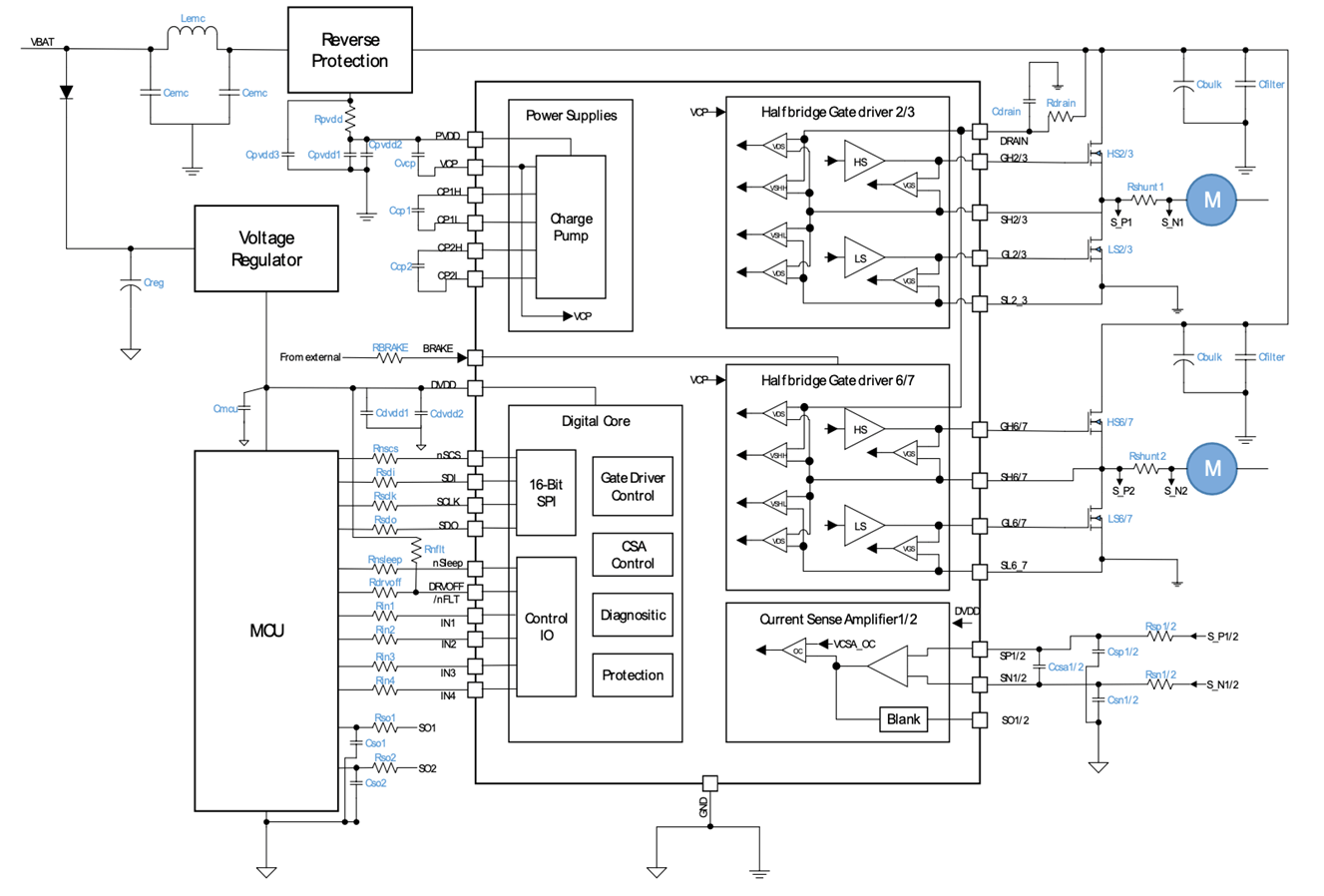

NSD3604-Q1技術和應用電路

•  寬工作電壓：4.9V – 37V（最大值40V）
• 4通道半橋柵極驅動
• 可配置時序充放電電流驅動(CCPD)以優化EMC性能
• 集成2級電荷泵實現100% PWM占空比
• 集成2路可編程寬輸入電流檢測運放

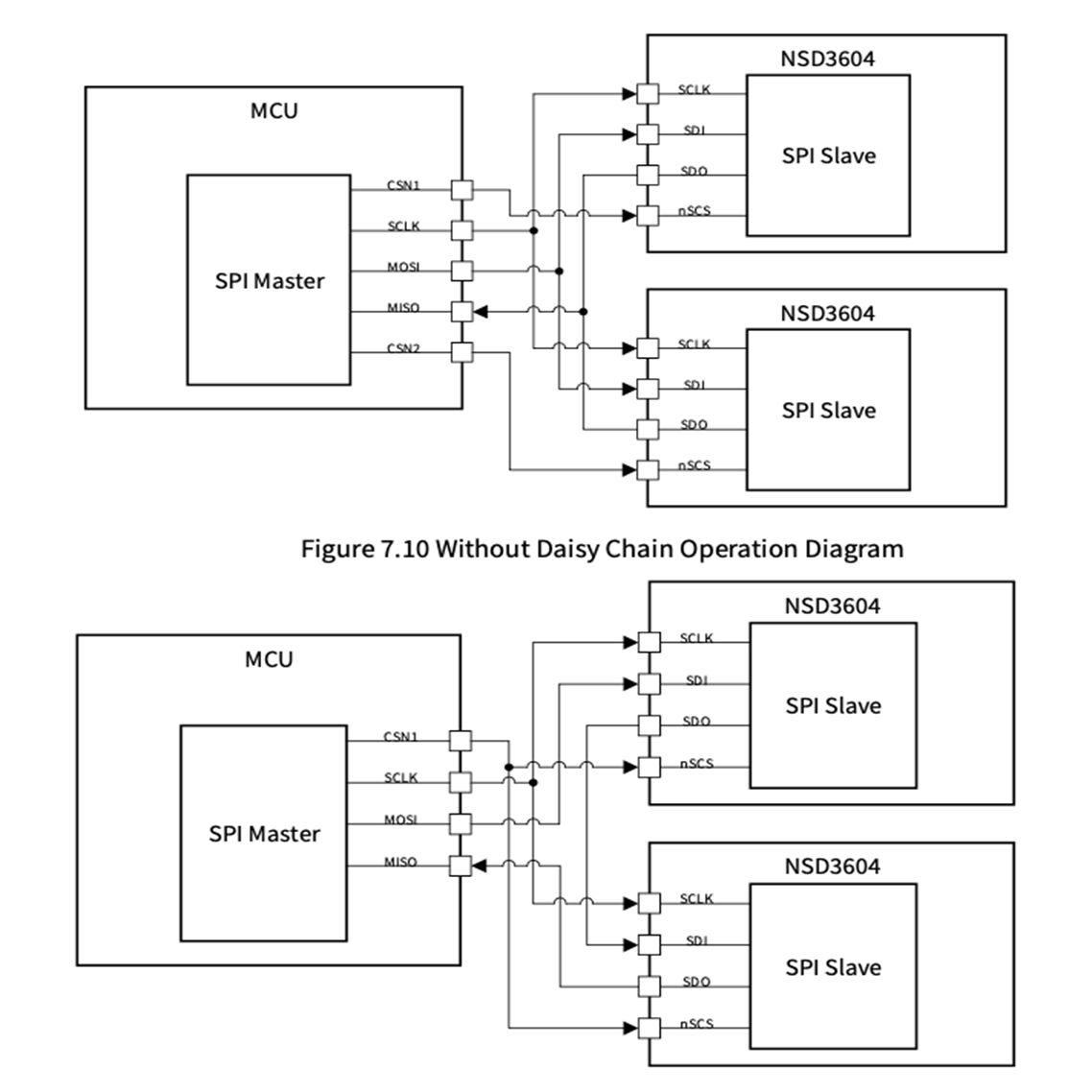

• 支持16位 10MHZ SPI通信
• 支持負載診斷與保護功能
• 工作溫度：Tj=-40°C~150°C
• 封裝形式：VQFN40，VQFN56
• AEC-Q100認證

應用場景

• 汽車車身控制器
• 汽車區域控制器
• 座椅控制器/尾門控制器/電動踏板
• 電磁閥
