背景概述

系留無人機為多旋翼無人機的一種特殊形式，利用地面無人駕駛運輸車的地面優勢通過系留線纜給無人機傳輸電源，代替?zhèn)鹘y(tǒng)的機載電源，為無人機長時間地滯空懸停提供技術解決方案。地面無人駕駛運輸車通過系留線纜為系留無人機提供可持續的電源供應和有線通信聯絡。地面無人駕駛運輸車上設置有基站及RTK雙天線，系留無人機上設置有RTK雙天線，為兩者提供地理坐標信息的相互校準，同時實現無線數據通信功能。系留無人機主要應用場景是在突發自然災害時，提供可靠的通信中繼、應急照明、高空瞭望監控方面的應急響應服務。

基于ZED-F9P在系留無人機跟車應用

無人機搭載兩個 ZED-F9P 模塊，配合高精度天線，支持 GPS、北斗、Galileo 和 GLONASS 多系統信號接收。通過 RTK 技術，ZED-F9P 從附近的基準站（或通過 NTRIP 網絡獲取差分?jǐn)?shù)據）接收校正信號，實現厘米級定位及精準航向。無人駕駛運輸車上設置有基站及RTK雙天線，系留無人機上設置有RTK雙天線，RTK雙天線為兩者提供地理坐標信息的相互校準，同時實現無線數據通信功能。無人駕駛運輸車為系留無人機的保障設備，提供領航、電源供應等后勤保障任務。

? 技術優勢與創新

• 厘米級定位精度
• RTK技術通過基準站與移動站的實時差分校正，將傳統GNSS的米級誤差縮小至厘米級，確保無人機在復雜電磁環境（如高壓線路、變電站）中精準定位。雙天線測向技術的引入進一步增強了航向穩定性，降低了磁場干擾對電子羅盤的影響。
• 抗干擾能力提升，RTK技術結合雙天線設計，使無人機在信號受擾時仍能保持穩定飛行，解決了傳統無人機易失控的難題。

? 系統應用框圖

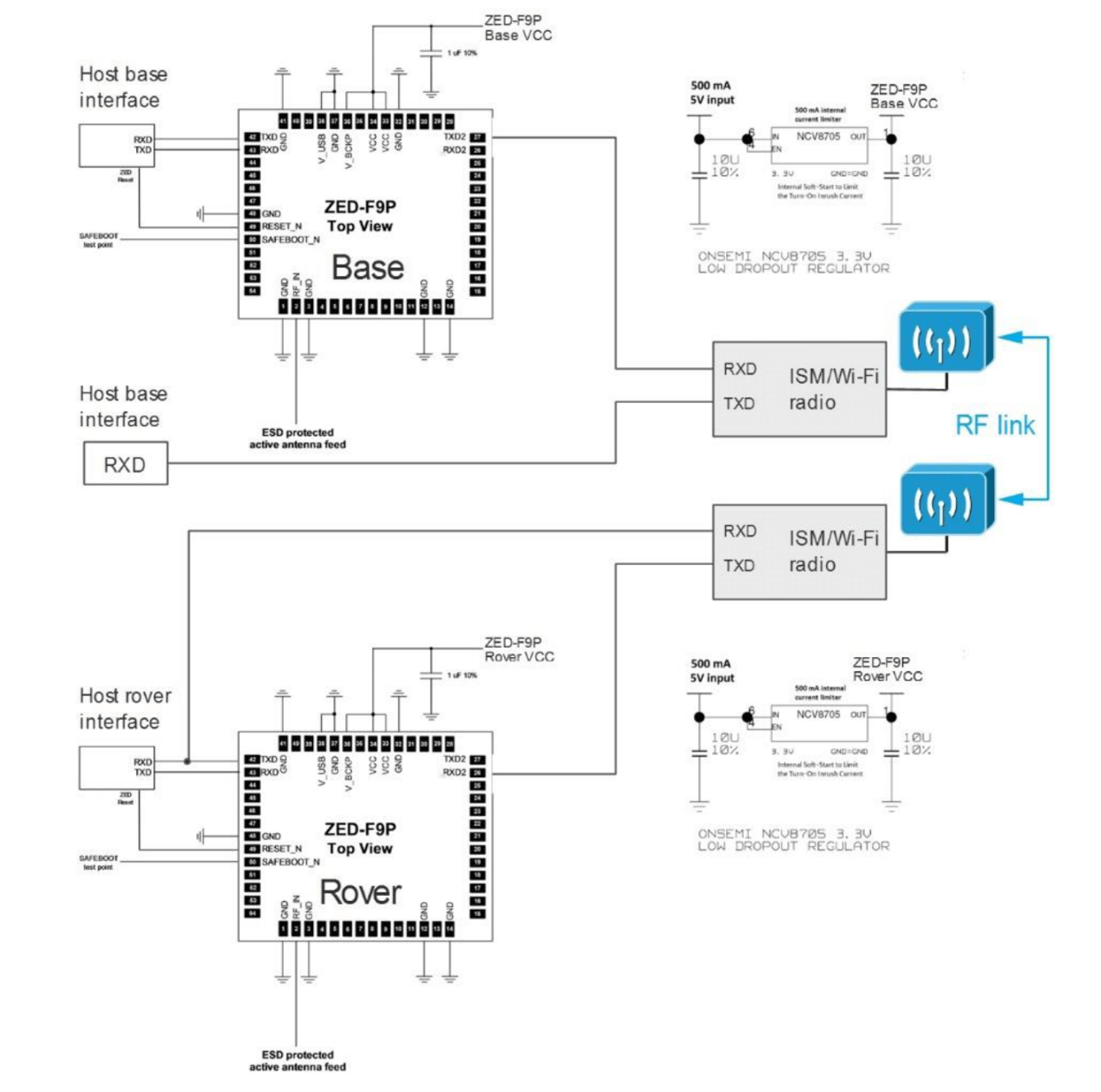

ZED-F9P技術和應用電路

特點：ZED-F9P是u-blox公司生產的一種高精度GNSS模塊，支持多星座多頻接收，包括GPS、GLONASS、Galileo和BeiDou。其集成RTK（實時動態）技術，提供厘米級的定位精度，特別適合動態應用如無人機和工業機械的導航。該模塊在緊湊型封裝中提供高更新率和低功耗，適合大規模市場采用。

技術特點：

1. 多頻段多星系支持
   ZED-F9P支持GPS、北斗、伽利略、GLONASS四星系雙頻（L1/L2/L5）信號接收，兼容SBAS、QZSS等增強系統。雙頻設計有效抑制電離層誤差，提升復雜環境下的定位穩定性。
2. 厘米級定位精度
   在RTK模式下，模塊定位精度可達±1cm，后處理（PPK）模式下精度為±2cm。通過RTCM3.3協議實時接收差分校正數據，收斂時間僅需數秒，適用于高動態場景。
3. 抗干擾與高可靠性
   1. 降低高壓電磁環境對航向穩定性的干擾，確保變電站、輸電線路等場景中的精準定位。
   1. 高靈敏度設計：跟蹤靈敏度達-167dBm，捕獲靈敏度為-148dBm，支持弱信號環境下的穩定工作。
4. 低功耗與緊湊設計
   1. 功耗僅85mA，適用于電池供電設備（如無人機、移動機器人）。
   1. 模塊尺寸為22×17×2.4mm，重量輕，便于集成到小型化設備中。
5. 靈活的數據接口與協議支持
   支持USB、SPI、IIC、UART 等多種接口，兼容RTCM3.3、NMEA、UBX協議，方便與數傳電臺、云端平臺對接。

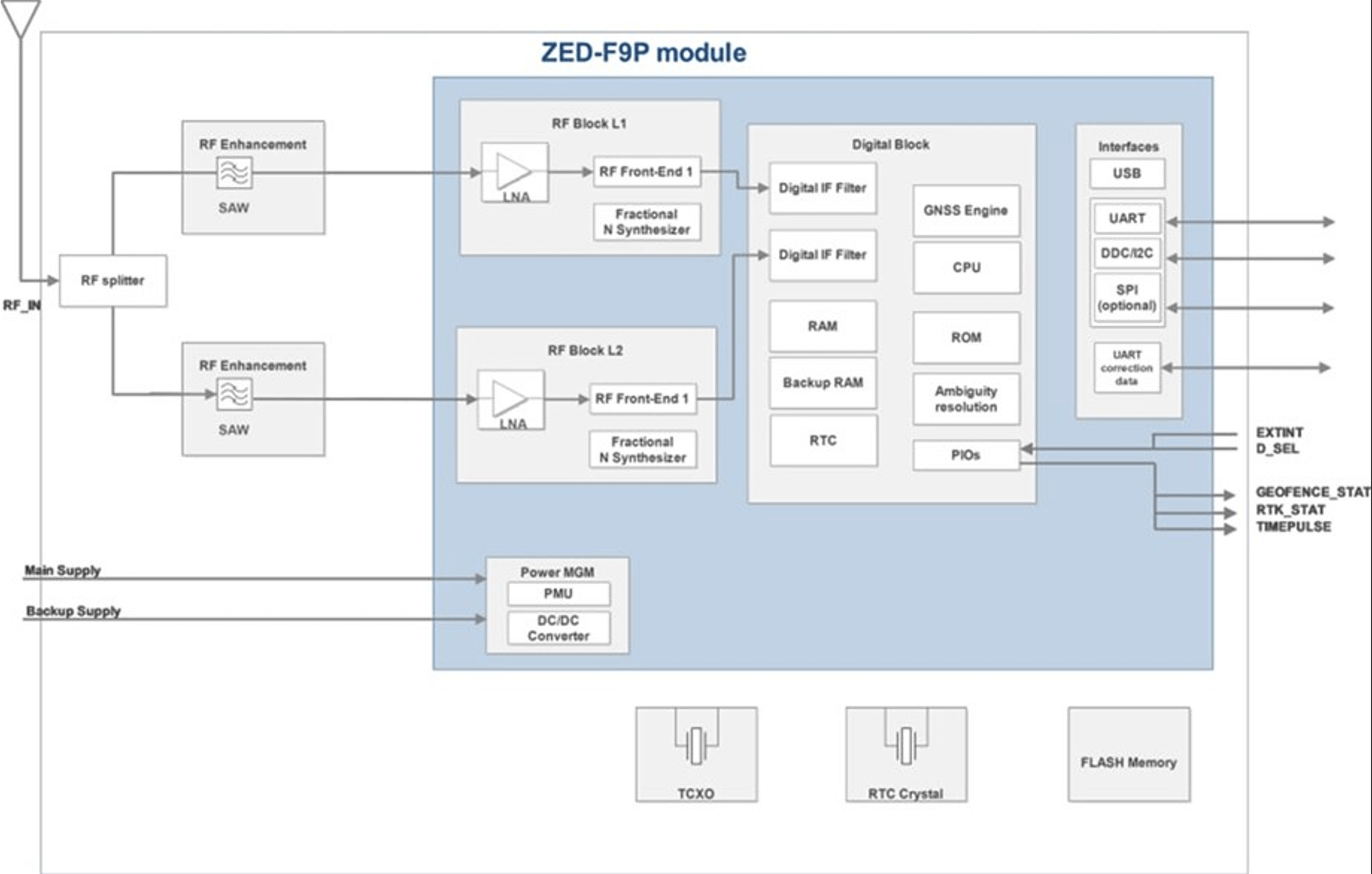

框圖:

ZED-F9P主要應用場景

? 無人機

? 機器人

? 工業導航

? 資產跟蹤
